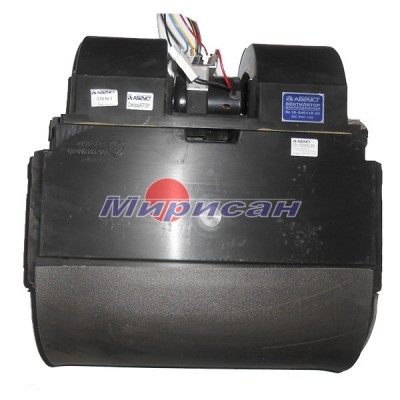

U003CF041E (ИО621-00.00) Испарительно-отопительный блок кондиционера МТЗ

 В испарителе происходит процесс объемного расширения фреона, вследствие чего происходит падение температуры. Электродвигатель испарителя прогоняет через его пластины теплый воздух. Происходит теплообмен. Фреон в испарителе нагревается и испаряется, поглощая тепло. В кондиционерах МТЗ используются 2 вида блоков: с отопителями и без них. Интеграция кондиционера и отопителя позволяет сэкономить пространство внутри кабины моторного средства, упростить систему управления. Встраиваемый испарительный блок состоит из следующих основных частей:

- испаритель (теплообменник). Изготовлен из алюминия.

- электродвигатель с двумя крыльчатками

- блок сопротивлений - предназначен для переключения оборотов двигателя.

- ТРВ

Испаритель поставляется с технологическими заглушками, заправленный азотом. Характерное шипение при снятии заглушек показывает, что испарительный блок герметичен. В испарителях устанавливаются электродвигатели постоянного тока с напряжением питания 12 или 24В (зависит от бортового напряжения сети). Рабочее напряжение электродвигателя нанесено на торце. На вал устанавливаются 2 крыльчатки и фиксируются стопорной пружинной скобой.
