- Применяемость:
- Номер по каталогу:КВС-2-0115430
- 1000

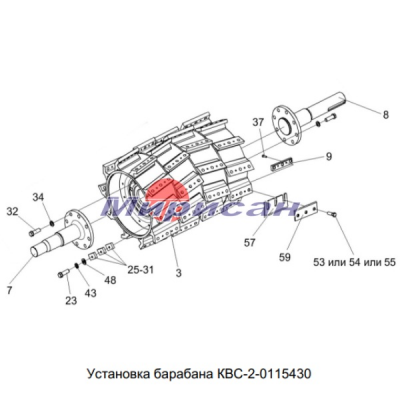

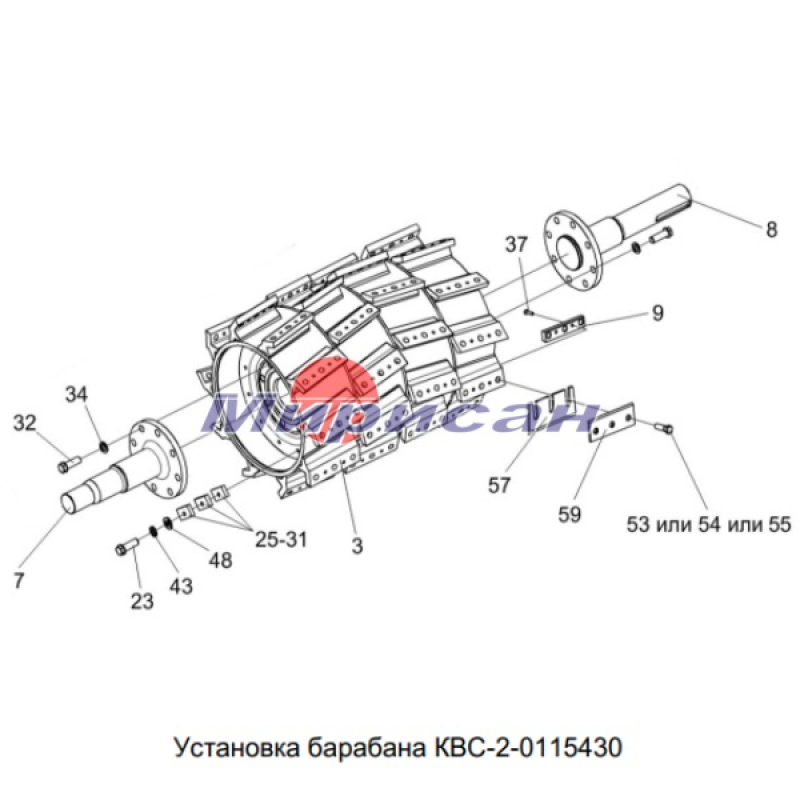

Измельчающий барабан кормоуборочного комбайна ГОМСЕЛЬМАШ КВК-800
Ширина измельчающего барабана - 780 мм.
Диаметр измельчающего барабана - 630 мм.
Частота вращения барабана об/мин - 1200
Число ножей на барабане - 40 шт. (нож - позиция 57 на рисунке)
Варианты установки ножей - 20/40 шт.

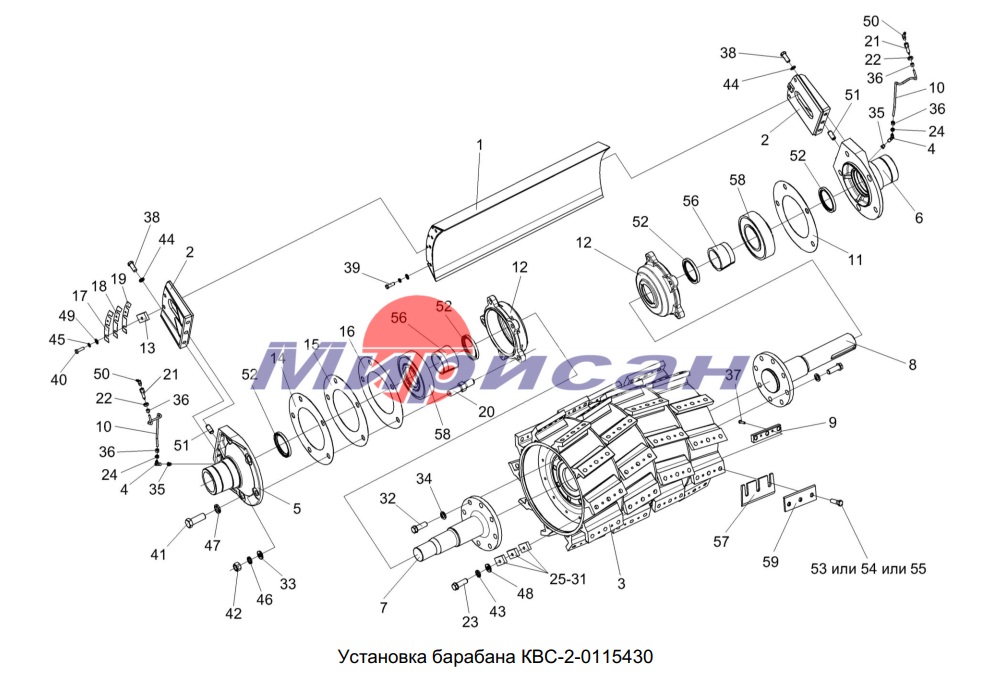

| 2,5,35, 38,44,51,52 | КВС-2-0115290А | Крышка | КВС-2-0115000Б | 1 |
| 2,6,35, 38,44,51,52 | КВС-2-0115290А-01 | Крышка | КВС-2-0115000Б | 1 |
| 3,7-9,23,25,- 32, 34,37,43,48, 53-55,57,59 | КВС-2-0115430 | Барабан | КВС-2-0115000Б | 1 |
| 3,7,8,23, 25-32,34,43, | КВС-2-0115440 | Катушка | КВС-2-0115430 | 1 |
| 12,52,56,58 | КВС-1-0115310 | Корпус | КВС-2-0115000Б | 1 |
| 1 | КВС-2-0115040 | Крыша | КВС-2-0115000Б | 1 |
| 2 | КВС-2-0115120 | Жесткость | КВС-2-0115290А КВС-2-0115290А-01 | 1 1 |
| 3 | КВС-2-0115450 | Катушка | КВС-2-0115440 | 1 |
| 4 | КВС-1-0115130А | Угольник | КВС-2-0115000Б | 2 |
| 5 | КВС-2-0115302А | Крышка | КВС-2-0115290А | 1 |
| 6 | КВС-2-0115302А-01 | Крышка | КВС-2-0115290А-01 | 1 |
| 7 | КВС-2-0115628А | Цапфа | КВС-2-0115440 | 1 |
| 8 | КВС-2-0115628А-01 | Цапфа | КВС-2-0115440 | 1 |
| 9 | КВС-2-0115504 | Планка | КВС-2-0115430 | 40 |
| 10 | КВС-1-0115001-02 | Трубка | КВС-2-0115000Б | 2 |
| 11 | КВС-1-0115003 | Прокладка | КВС-2-0115000Б | 1 |
| 12 | КВС-1-0115201 | Корпус | КВС-1-0115310 | 1 |
| 13 | КВС-1-0115446 | Пластина | КВС-2-0115000Б | 2 |
| 14 | КВС-1-0115462 | Прокладка | КВС-2-0115000Б | 2 |
| 15 | КВС-1-0115462-01 | Прокладка | КВС-2-0115000Б | 2 |
| 16 | КВС-1-0115462-02 | Прокладка | КВС-2-0115000Б | 2 |
| 17 | КВС-1-0115463 | Прокладка | КВС-2-0115000Б | 2 |
| 18 | КВС-1-0115463-01 | Прокладка | КВС-2-0115000Б | 2 |
| 19 | КВС-1-0115463-02 | Прокладка | КВС-2-0115000Б | 2 |
| 20 | КВС-1-0115617 | Шпилька | КВС-2-0115000Б | 4 |
| 21 | КВС-1-0115619 | Штуцер | КВС-2-0115000Б | 2 |
| 22 | КВС-1-0115624 | Гайка | КВС-2-0115000Б | 2 |
| 23 | КВС-1-0115642 | Болт | КВС-2-0115430 КВС-2-0115440 | 10 12 |
| 24 | КИС 0140061 | Втулка | КВС-2-0115000Б | 2 |
| 25 | КИС 0150533А | Груз балансировочный | КВС-2-0115430 КВС-2-0115440 | 3 3 |
| 26 | КИС 0150533А-01 | Груз балансировочный | КВС-2-0115430 КВС-2-0115440 | 2 2 |
| 27 | КИС 0150533А-02 | Груз балансировочный | КВС-2-0115430 КВС-2-0115440 | 2 2 |
| 28 | КИС 0150533А-03 | Груз балансировочный | КВС-2-0115430 КВС-2-0115440 | 2 2 |
| 29 | КИС 0150533А-04 | Груз балансировочный | КВС-2-0115430 КВС-2-0115440 | 3 3 |
| 30 | КИС 0150533А-05 | Груз балансировочный | КВС-2-0115430 КВС-2-0115440 | 5 5 |
| 31 | КИС 0150533А-06 | Груз балансировочный | КВС-2-0115430 КВС-2-0115440 | 3 3 |
| 32 | КЗР 0103604 | Болт | КВС-2-0115440 | 16 |
| 33 | Шайба 16 65Г – 6402 | КВС-2-0115000Б | 4 | |
| 34 | КСН 0100636-01 | Шайба | КВС-2-0115440 | 16 |
| 35 | КУЖ 0108010 | Клапан предохранительный | КВС-2-0115290А КВС-2-0115290А-01 | 1 1 |
| 36 | УЭС-7-0800619 | Гайка | КВС-2-0115000Б | 4 |
| 37 | Болт М8-6eх25 – 7796 | КВС-2-0115430 | 80 | |
| 38 | Болт М12-6eх35 – 7796 | КВС-2-0115290А КВС-2-0115290А-01 | 2 2 | |
| 39 | Болт М14-6eх40 – 7796 | КВС-2-0115000Б | 2 | |
| 40 | Болт М14-6eх45 – 7796 | КВС-2-0115000Б | 6 | |
| 41 | Болт М20-6eх55 – 7796 | КВС-2-0115000Б | 6 | |
| 42 | Гайка М16-6G – 5915 | КВС-2-0115000Б | 4 | |
| 43 | Шайба 10Т 65Г – 6402 | КВС-2-0115430 КВС-2-0115440 | 10 12 |
| 44 | Шайба 12Т 65Г – 6402 | КВС-2-0115290А КВС-2-0115290А-01 | 2 2 |
| 45 | Шайба 14Т 65Г – 6402 | КВС-2-0115000Б | 8 |
| 46 | Шайба 16 65Г – 6402 | КВС-2-0115000Б | 4 |
| 47 | Шайба 20 65Г – 6402 | КВС-2-0115000Б | 6 |
| 48 | Шайба С.10х3 – 11371 | КВС-2-0115430 | 10 |
| 49 | Шайба С.14.01 – 11371 | КВС-2-0115000Б | 8 |
| 50 | Масленка 2.2.45 – 19853 | КВС-2-0115000Б | 2 |
| 51 | Штифт 16х25 – 3128 | КВС-2-0115290А КВС-2-0115290А-01 | 1 1 |
| 52 | Манжета 2.2-90х120-1 – 8752 | КВС-2-0115290А КВС-2-0115290А-01 КВС-1-0115310 | 1 1 1 |
| 53 | Болт 0067 16 50 | КВС-2-0115430 | 120 |
| 54 | Болт 214 213.0 | КВС-2-0115430 | 120 |
| 55 | Болт 215 212.0 | КВС-2-0115430 | 120 |
| 56 | Закрепительная втулка | КВС-1-0115310 | 1 |
| 57 | Нож z81123 | КВС-2-0115430 | 40 |
| 58 | Подшипник 22220ЕК | КВС-1-0115310 | 1 |
| 59 | Прижим Z76801 | КВС-2-0115430 | 40 |
