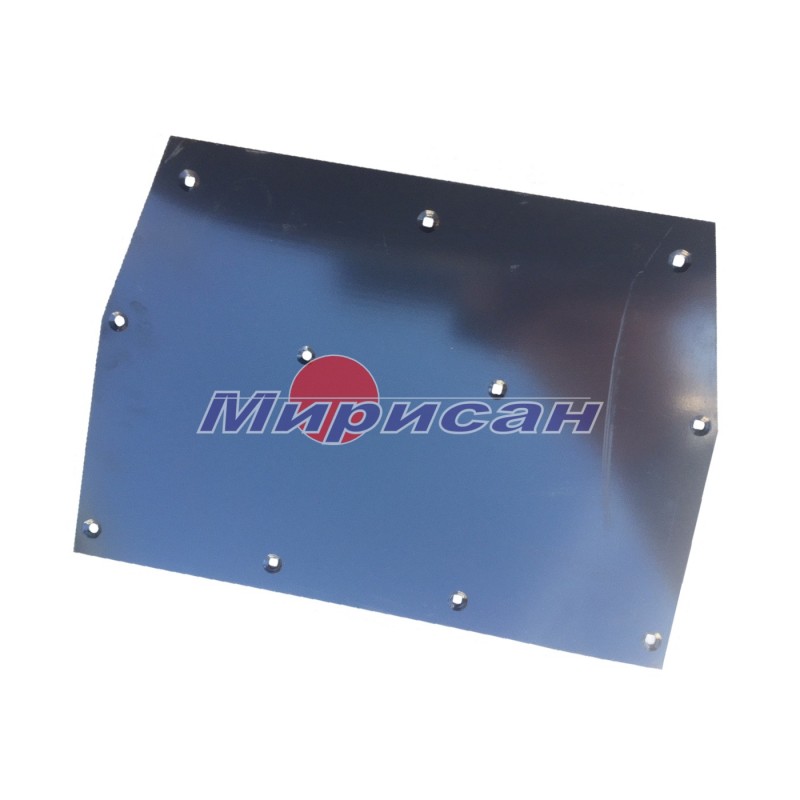

0000762023 \ 076202.3 \ 076202 Обшивка металлическая (направляющая) CLAAS Jaguar

Металлическая обшивка 4X473X670 для кормоуборочного комбайна Claas Jaguar.

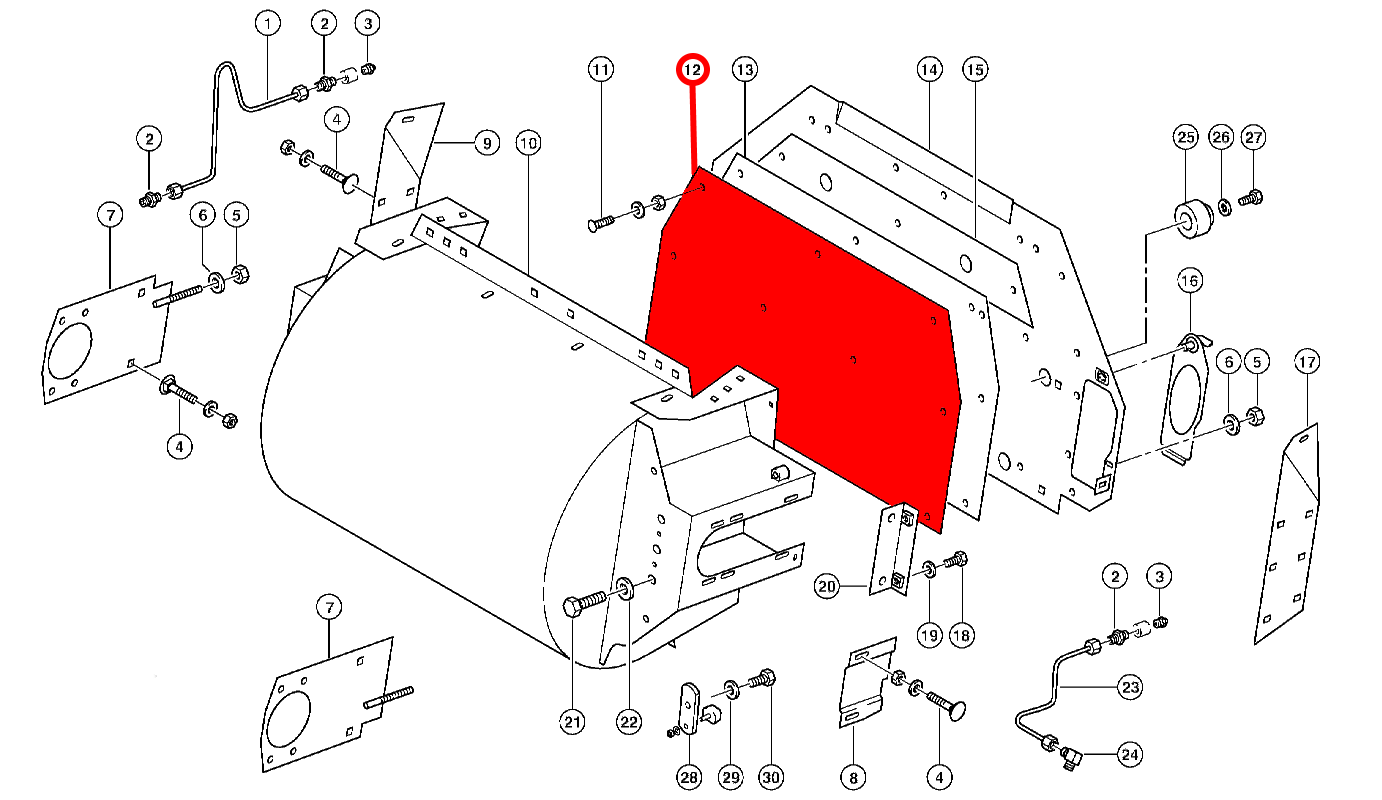

Поз. | Номер детали | Наименование | Размер | Кол-во

1 00 0068 468 0 ТРУБОПРОВОД СМОНТ 4 X 1 X 380-4B 1
2 00 0233 330 0 ШТУЦЕР LL 4-M8X1 KEG 4
3 00 0179 838 0 ПРЕСС-МАСЛЕНКА A M8X1 2
4 00 0234 953 0 ВИНТ ПОЛУПОТАЙНОЙ M 8X 20X13 14
4 00 0236 170 0 ГАЙКА 6-ГР. M8 14
4 00 0239 387 0 ШАЙБА КОНТАКТНАЯ A 8 14
5 00 0236 171 0 ГАЙКА 6-ГР. M10 3
6 00 0239 388 0 ШАЙБА КОНТАКТНАЯ A10 3
7 00 0078 326 0 ДЕРЖАТЕЛЬ 2
8 00 0068 466 1 КРЫШКА 1X119X159,7 1
9 00 0076 392 1 ОБШИВКА МЕТАЛЛ. 5X127X522 1 1)
10 00 0078 497 3 КОРПУС 1
11 00 0233 982 0 ВИНТ ПОТАЙНОЙ M 8X25 11
11 00 0236 170 0 ГАЙКА 6-ГР. M8 11
11 00 0239 387 0 ШАЙБА КОНТАКТНАЯ A 8 11
12 00 0076 202 4 ОБШИВКА МЕТАЛЛ. 4X473X670 1
12 00 0077 935 0 СТЕНКА ЗАДНЯЯ . 1 2)
13 00 0076 208 2 МАТ 2X 473X 660 1
14 00 0068 462 1 СТЕНКА ЗАДНЯЯ 1
15 00 0078 659 0 ПЛАНКА 30X5X555 1
16 00 0068 465 1 КРЫШКА 2X117X268 1
16 00 0580 075 0 ЦАПФА ЗАПОРНАЯ 8 1
16 00 0601 243 0 ШАЙБА ОПОРНАЯ 10,8X25X0,6 1
17 00 0076 391 1 ОБШИВКА МЕТАЛЛ. 5X127X522 1 3)
18 00 0237 439 0 ВИНТ 6-ГР. M08X16 4
19 00 0239 387 0 ШАЙБА КОНТАКТНАЯ A 8 4
20 00 0076 335 0 УГОЛОК 2
21 00 0239 252 0 ВИНТ 6-ГР. M12X30-SC 6
22 00 0239 389 0 ШАЙБА КОНТАКТНАЯ A12 6
23 00 0078 322 0 ТРУБОПРОВОД 4 X 1 X 335-6B 1
24 00 0211 184 0 ШТУЦЕР УГЛОВОЙ LL4M 1
25 00 0077 933 0 ЭЛЕМЕНТ НАЖИМНОЙ D45,15X20 7
26 00 0239 388 0 ШАЙБА КОНТАКТНАЯ A10 7
27 00 0237 382 0 ВИНТ 6-ГР. M10X20 7
28 00 0090 580 0 ДЕРЖАТЕЛЬ 2 4)
28 00 0911 716 1 БУФЕР УПОРНЫЙ M8 36X26 X19 2
28 00 0239 387 0 ШАЙБА КОНТАКТНАЯ A 8 2
28 00 0236 170 0 ГАЙКА 6-ГР. M8 2
28 00 0076 176 0 ДЕРЖАТЕЛЬ 50X10X128 2 5)
29 00 0239 389 0 ШАЙБА КОНТАКТНАЯ A12 2
30 00 0237 461 0 ВИНТ 6-ГР. M12X30 2
